오픈스택 싱글노드 설치 및 vm생성



ESXI 환경에서 Openstack 설치



1. OpenStack을 위한 사전 준비

• Hypervisor : ESXi 6.7.0
• OS : Centos7
• 가상머신 한 개 생성 예정(싱글 노드 환경)
• https://docs.openstack.org/image-guide/obtain-images.html#ubuntu 에서 noble-server-cloudimg-amd64.img 다운로드



---

가. ESXI 환경 설정

---

1) 스위치 및 포트 그룹 설정

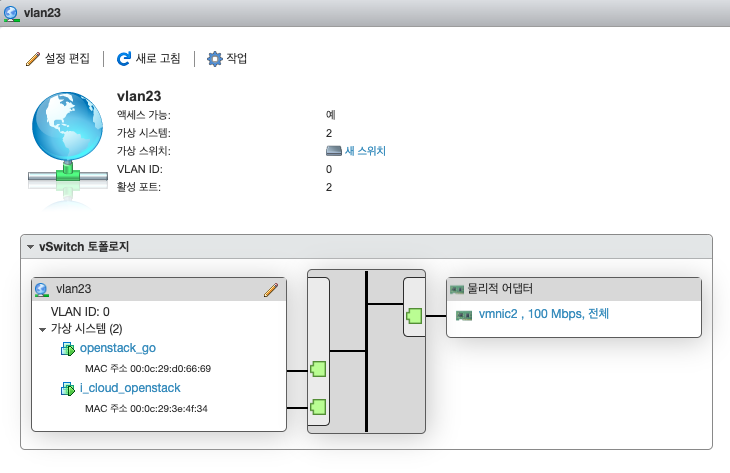

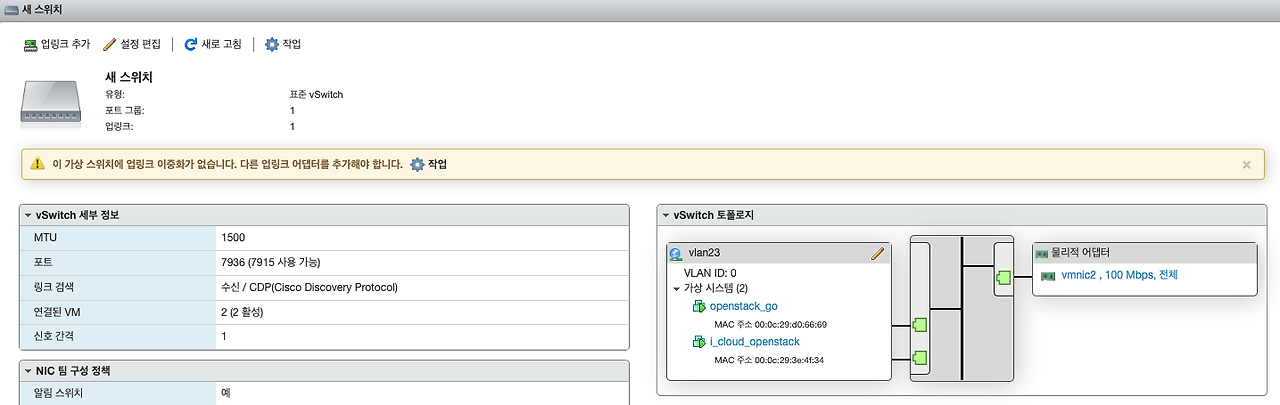

• 가상 스위치에서 물리 어댑터 연결 확인 → 해당 스위치에서 오픈스택 서버 생성

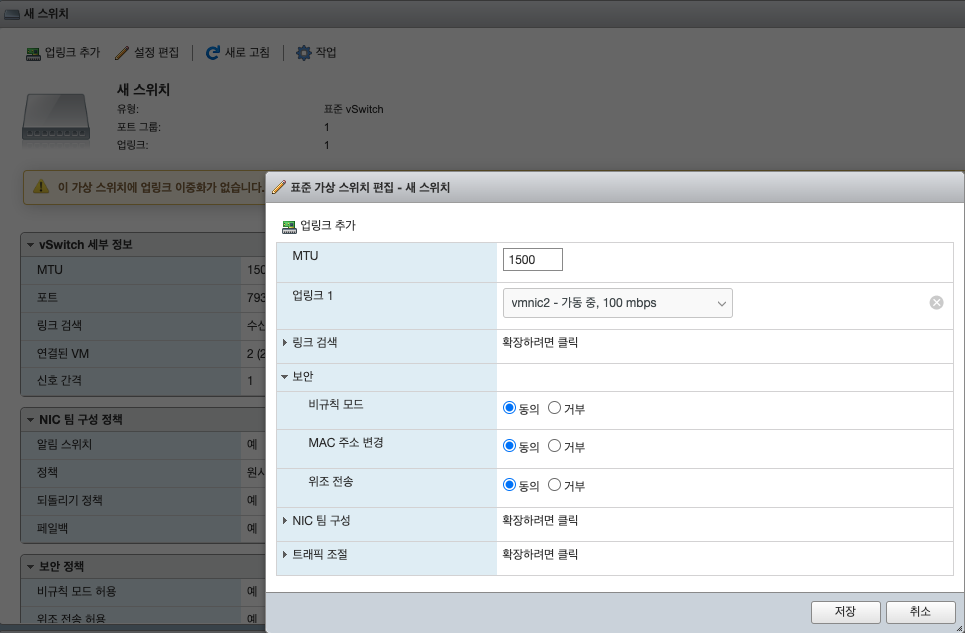

• 스위치 보안 설정

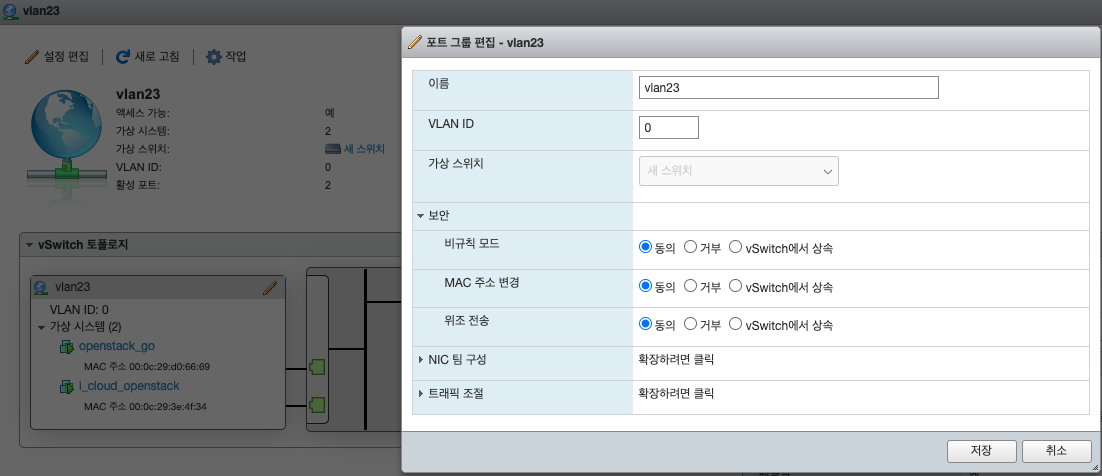

• 포트그룹 보안 설정



2) 가상머신 생성

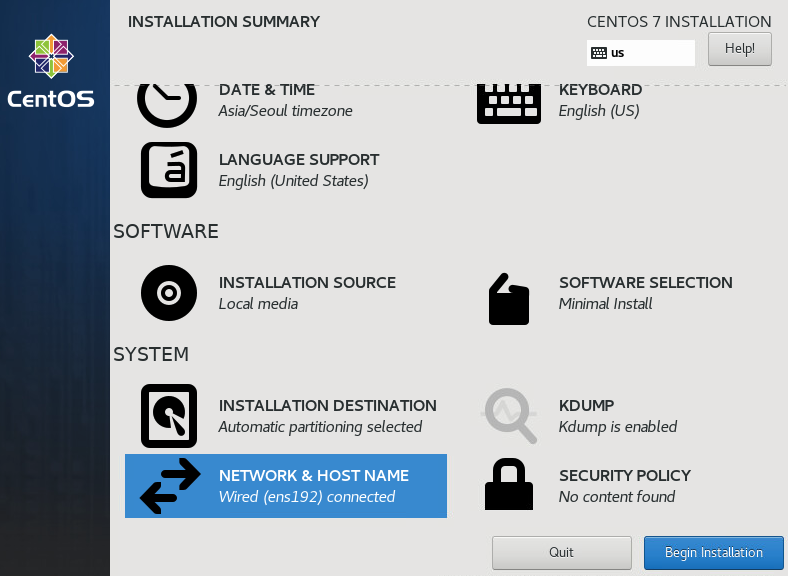

• 싱글 노드이므로 서버 스펙 여유롭게 설정, OS는 Centos7 선택

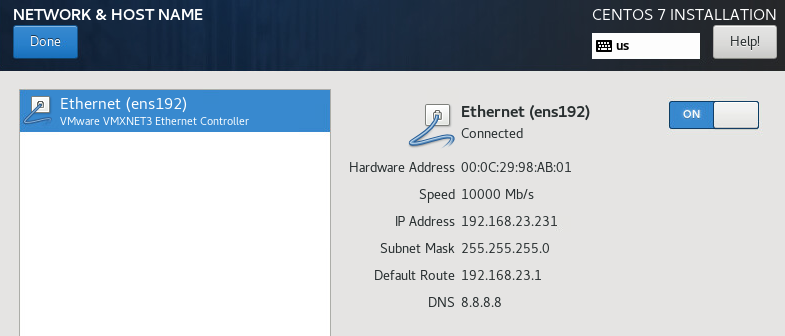

• 서버 네트워크 설정



• ip static으로 삽입



• Ethernet상태 ON으로 설정



2. OpenStack 서버 구축

---

가. 싱글노드 환경 구성

---

1) 방화벽 해제

systemctl disable --now NetworkManager

systemctl disable --now firewalld

systemctl enable --now network

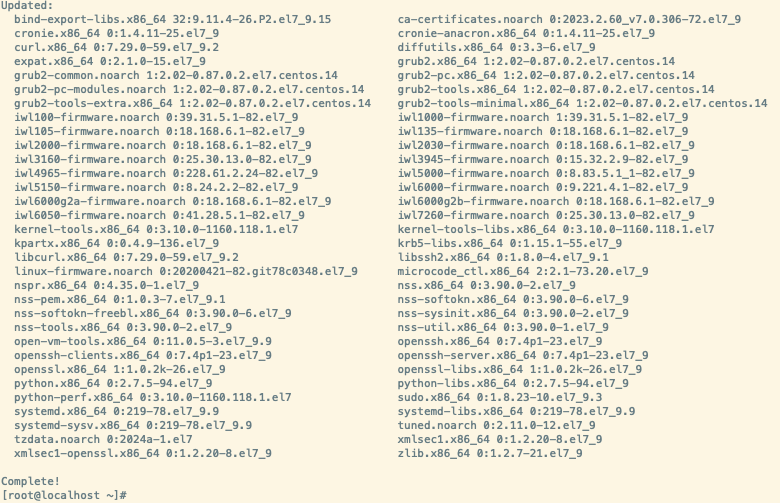

2) yum 패키지 업데이트

yum update -y



3) 이더넷 설정 및 적용

vi /etc/sysconfig/network-scripts/ifcfg-ens192

TYPE=Ethernet

BOOTPROTO=none

NAME=ens192

DEVICE=ens192

ONBOOT=yes

IPADDR=192.168.23.218

NETMASK=255.255.255.0

GATEWAY=192.168.23.1

DNS1=8.8.4.4

DNS2=8.8.8.8



systemctl restart network

• 변경사항 적용



4) 오픈스택 설치

yum update -y

yum install -y centos-release-openstack-rocky

yum install -y openstack-packstack

packstack --gen-answer-file /root/answers.txt

sed -i 's/CONFIG_DEFAULT_PASSWORD=.*/CONFIG_DEFAULT_PASSWORD=test1234/' /root/answers.txt

sed -i 's/CONFIG_KEYSTONE_ADMIN_PW=.*/CONFIG_KEYSTONE_ADMIN_PW=test1234/' /root/answers.txt

sed -i 's/CONFIG_CINDER_VOLUMES_SIZE=.*/CONFIG_CINDER_VOLUMES_SIZE=80G/' /root/answers.txt

sed -i 's/CONFIG_NTP_SERVERS=.*/CONFIG_NTP_SERVERS=0.kr.pool.ntp.org/' /root/answers.txt

sed -i 's/CONFIG_HEAT_INSTALL=.*/CONFIG_HEAT_INSTALL=y/' /root/answers.txt

sed -i 's/CONFIG_MANILA_INSTALL=.*/CONFIG_MANILA_INSTALL=y/' /root/answers.txt

sed -i 's/CONFIG_CEILOMETER_INSTALL=.*/CONFIG_CEILOMETER_INSTALL=n/' /root/answers.txt

sed -i 's/CONFIG_AODH_INSTALL=.*/CONFIG_AODH_INSTALL=n/' /root/answers.txt

sed -i 's/CONFIG_LBAAS_INSTALL=.*/CONFIG_LBAAS_INSTALL=y/' /root/answers.txt

sed -i 's/CONFIG_NEUTRON_OVS_BRIDGE_IFACES=.*/CONFIG_NEUTRON_OVS_BRIDGE_IFACES=br-ex:ens192/' /root/answers.txt

sed -i 's/CONFIG_PROVISION_DEMO=.*/CONFIG_PROVISION_DEMO=n/' /root/answers.txt

packstack --answer-file /root/answers.txt

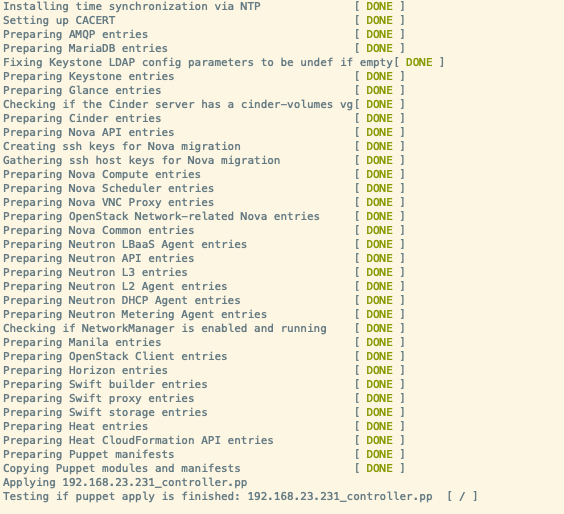

• 20분정도 소요

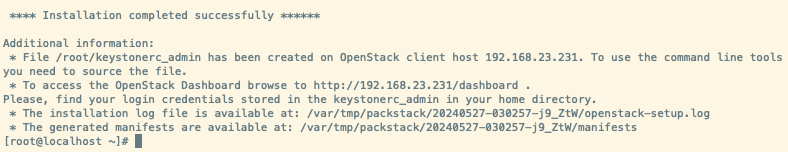

• 설치 성공 화면



5) OpenStack 관련 관리 도구 설치

yum -y install bash-completion openstack-utils

openstack complete | tee /etc/bash_completion.d/osc.bash_completion > /dev/null



6) 오픈스택 인증기한 늘리기

vi /etc/keystone/keystone.conf

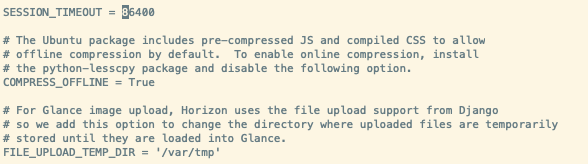

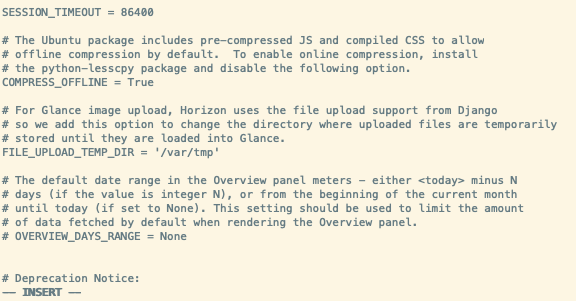

vi /etc/openstack-dashboard/local_settings





3. OpenStack 대시보드에서 서버 구축

---

가. 프로젝트 및 사용자 생성

---

1) ESXI에서 만든 서버 IP로 오픈스택 서버 진입

• 사용자 이름: admin, 암호: test1234

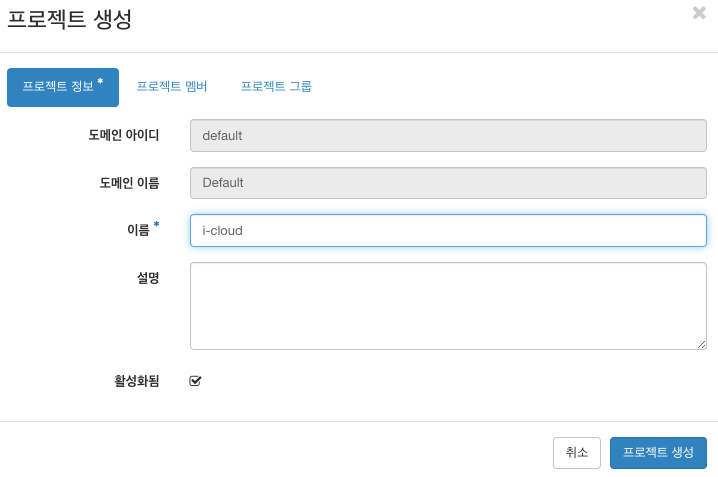

2) 프로젝트 생성

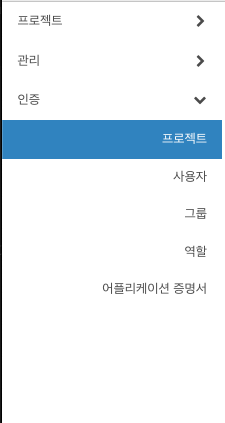

• 인증 → 프로젝트 클릭

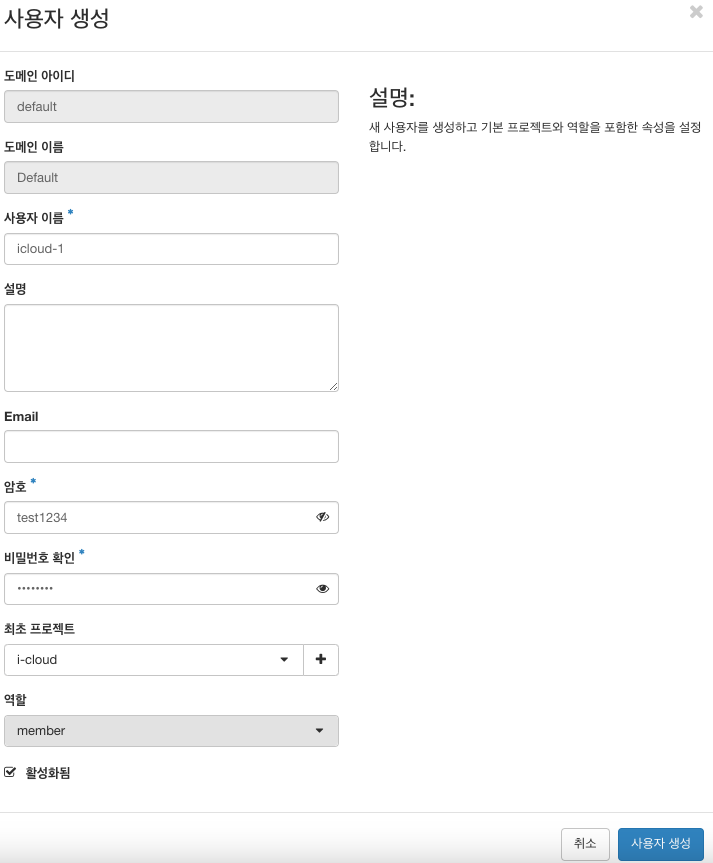

3) 사용자 생성

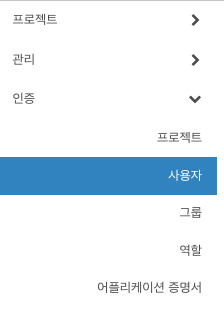

• 인증 → 사용자 클릭







나. 네트워크 환경 구축

---

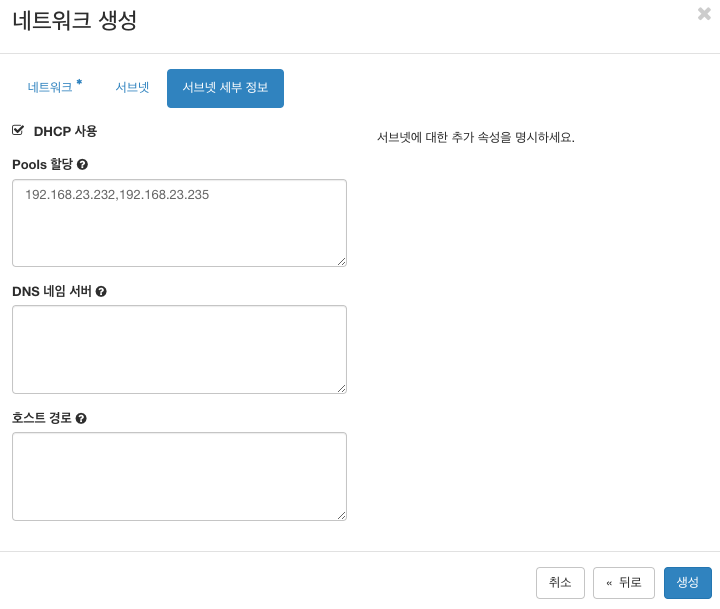

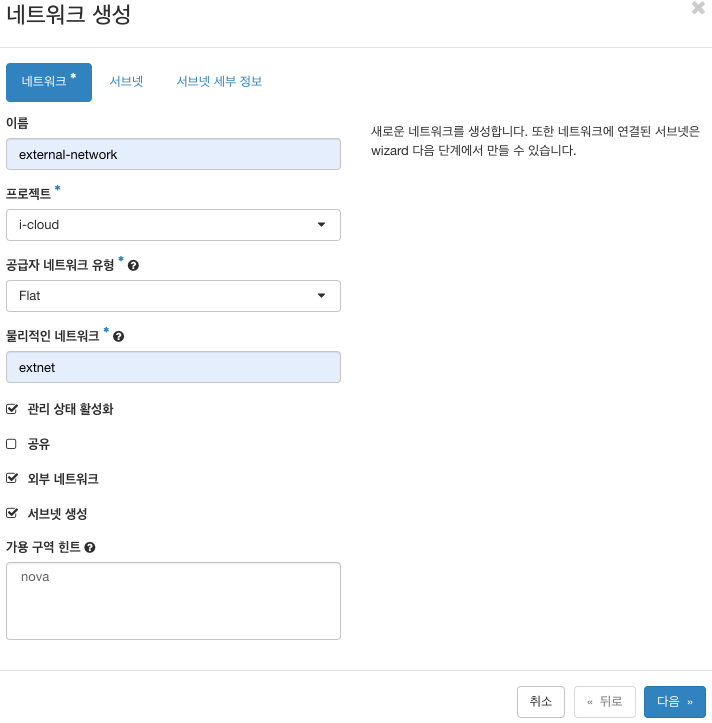

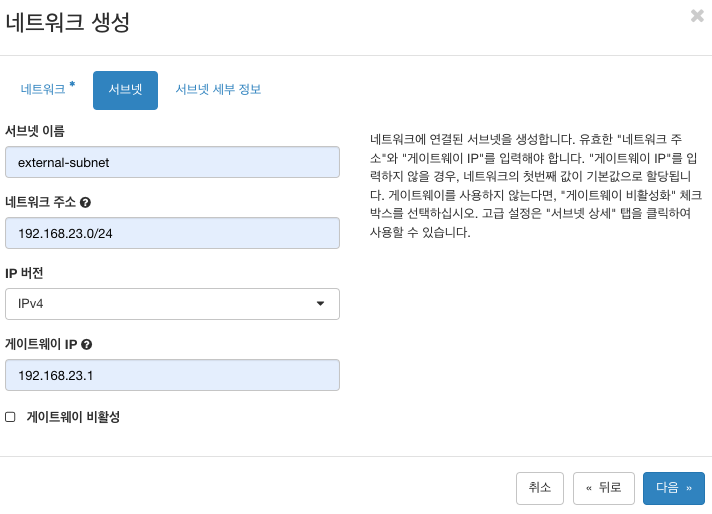

1) 외부 네트워크 생성

• admin 계정 → 관리 → 네트워크 생성

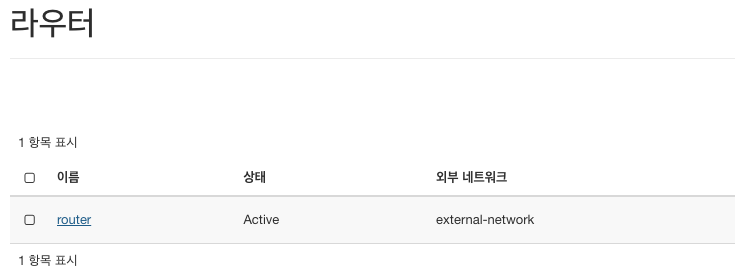

2) 네트워크 연결 라우터 생성

로그아웃 후, icloud-1로 로그인→ 네트워크 → 라우터 생성



• 외부 네트워크와 라우터 생성 후 토폴로지

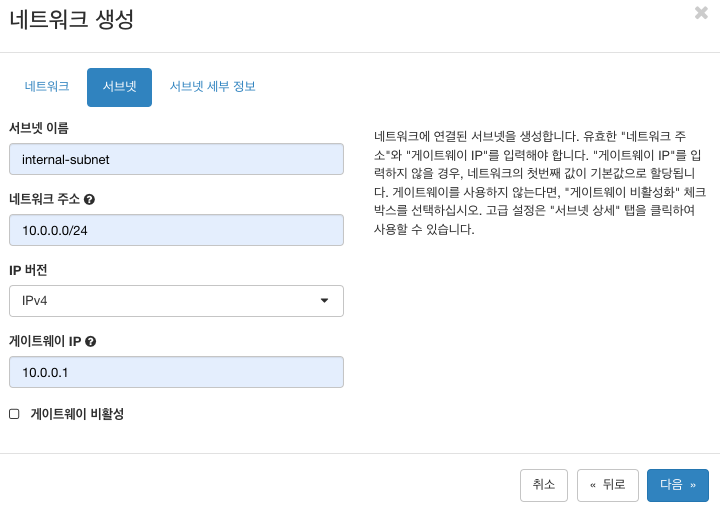

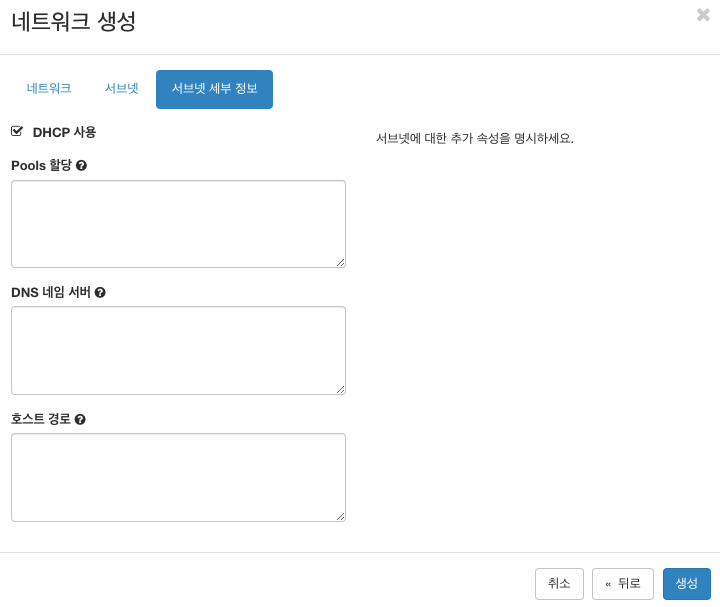

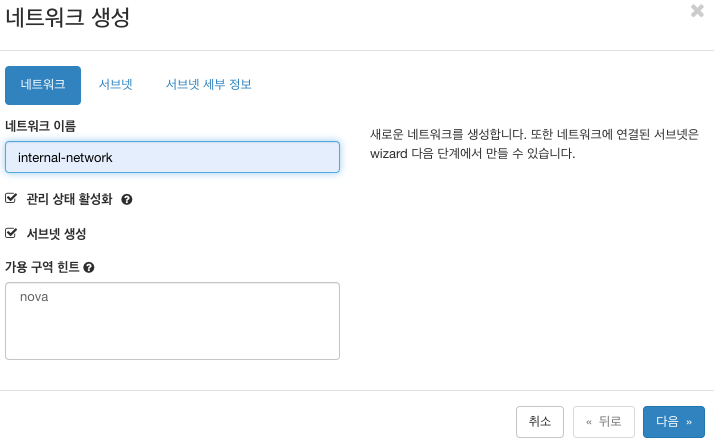

3) 내부 네트워크 생성

• 네트워크 생성 버튼 누르기

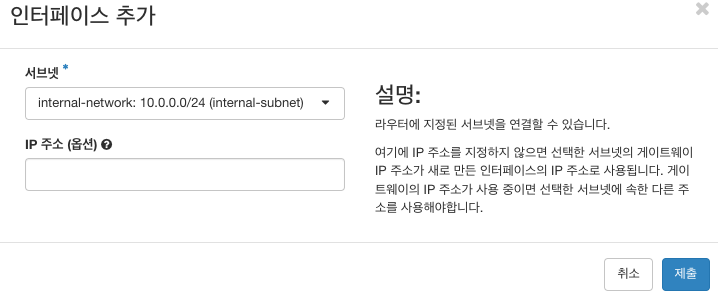

4) 내부 네트워크와 라우터 연결

• 라우터 클릭

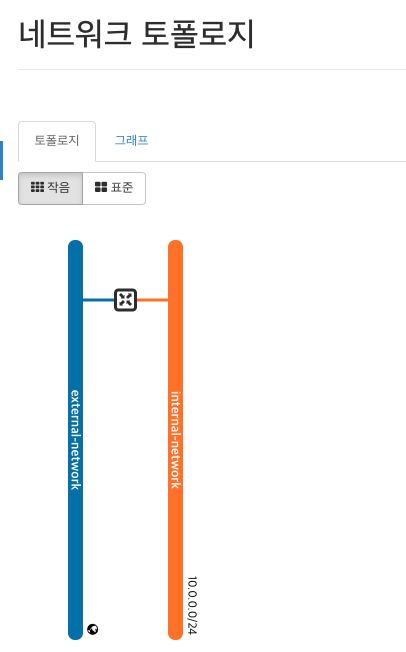

• 네트워크 구축 완료



다. 가상머신 생성

---

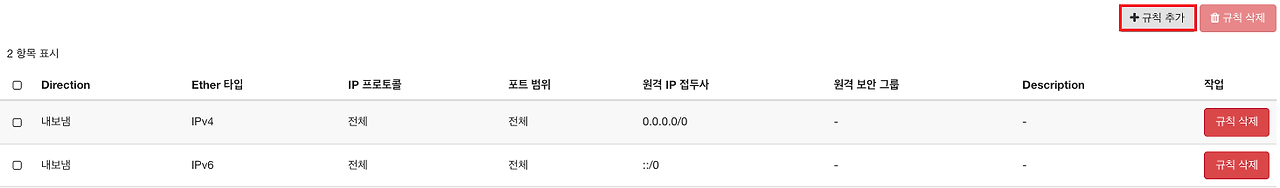

1) 보안 그룹 생성

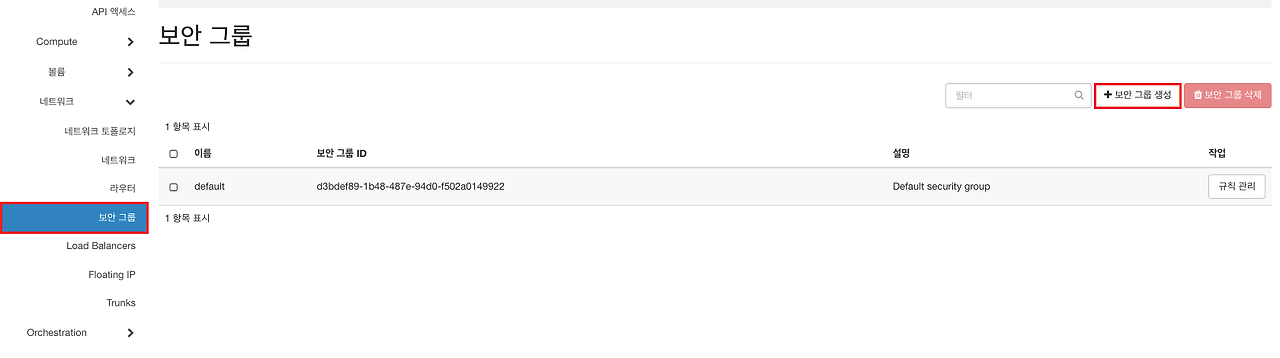

• 네트워크 → 보안 그룹 클릭



• 보안 그룹 이름 : allow_ssh_and_icmp







• SSH 접속 허용

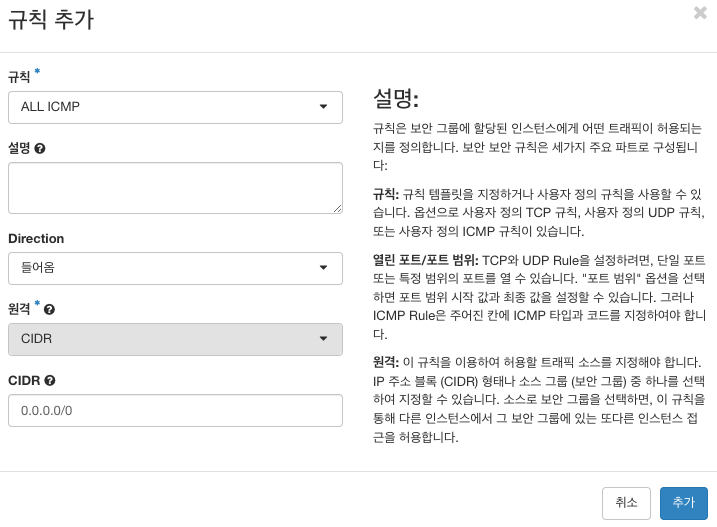

• ICMP 허용

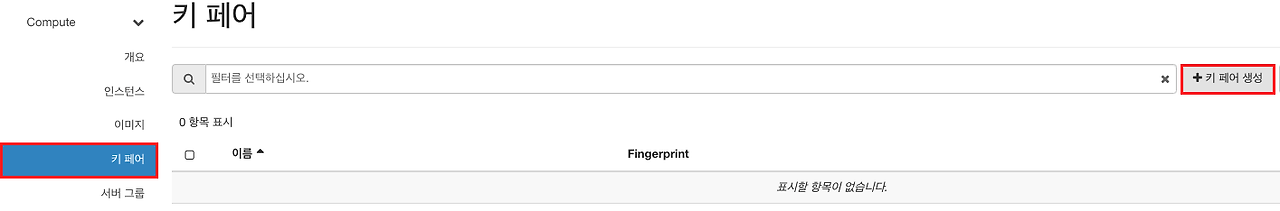

2) 키페어 생성





• 키페어 다운로드 확인

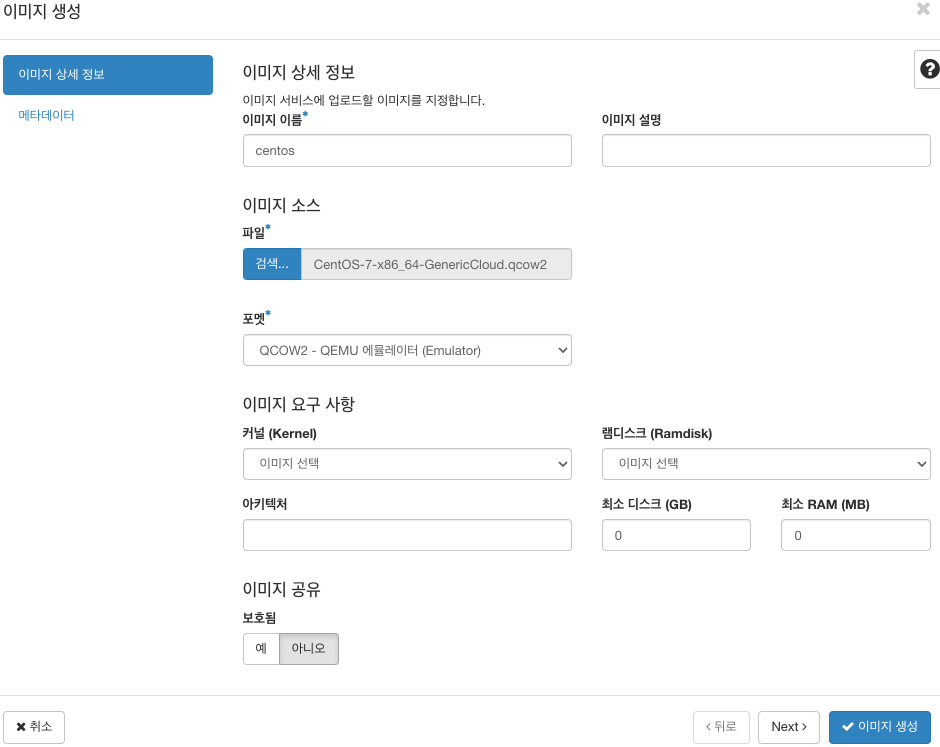

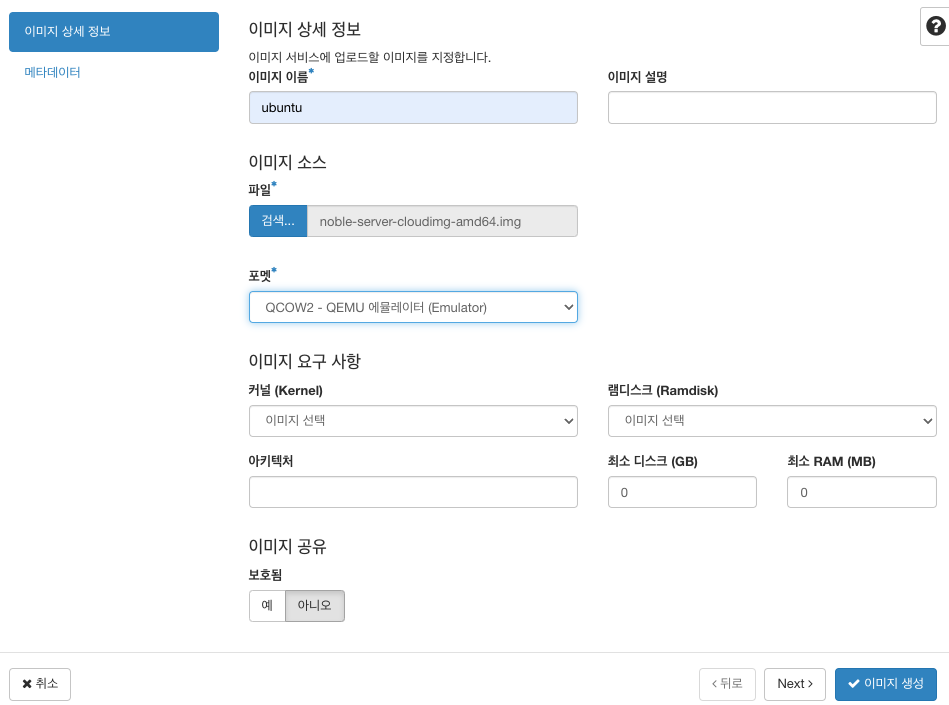

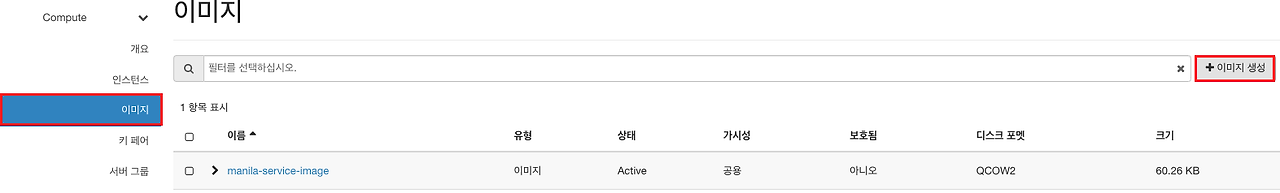

3) 이미지 생성





• 이미지 생성 버튼 누르고  페이지 새로고침이나 닫기를 누르면 Queued상태 지속되는 버그 발생

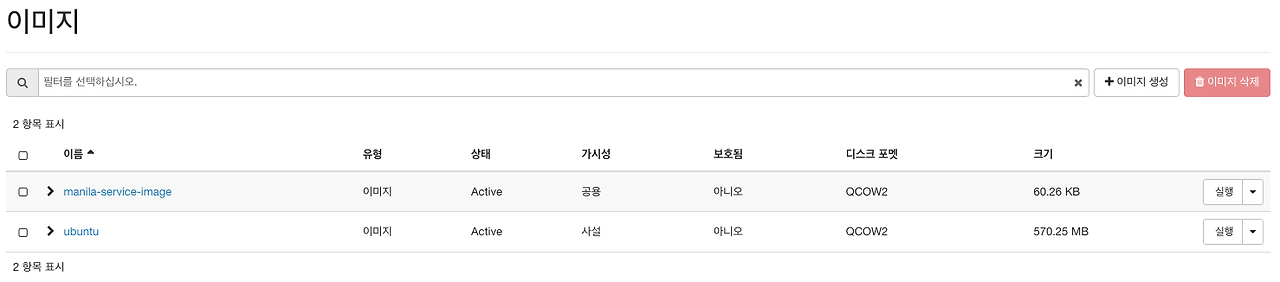

• 이미지 생성 확인

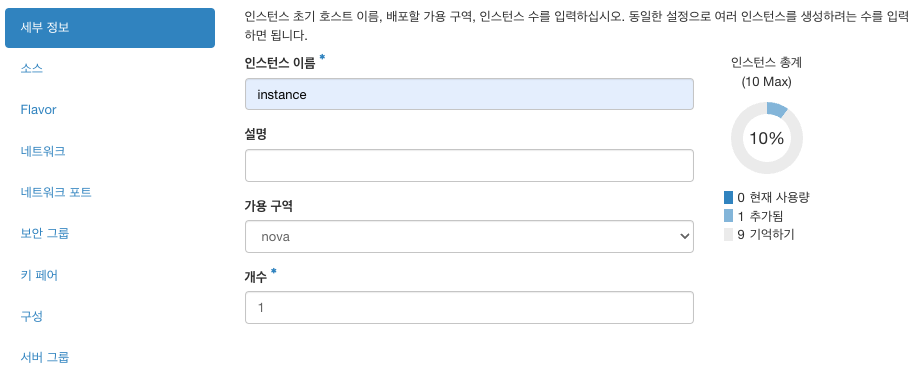

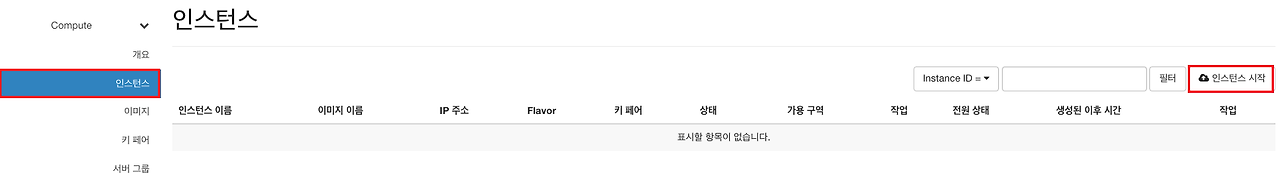

4) 인스턴스 생성

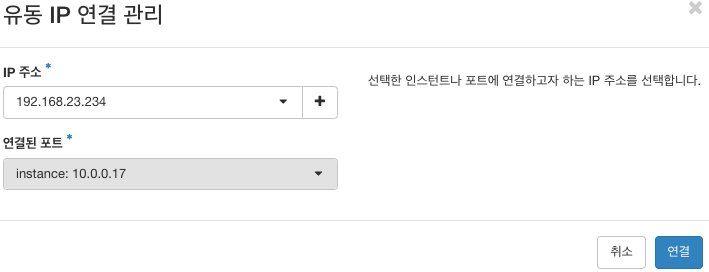

• 유동 IP 연결 클릭(이 때 IP 할당이 불가능하면 프로젝트에 floating IP 할당)





• 다운받은 키페어 파일 권한 변경

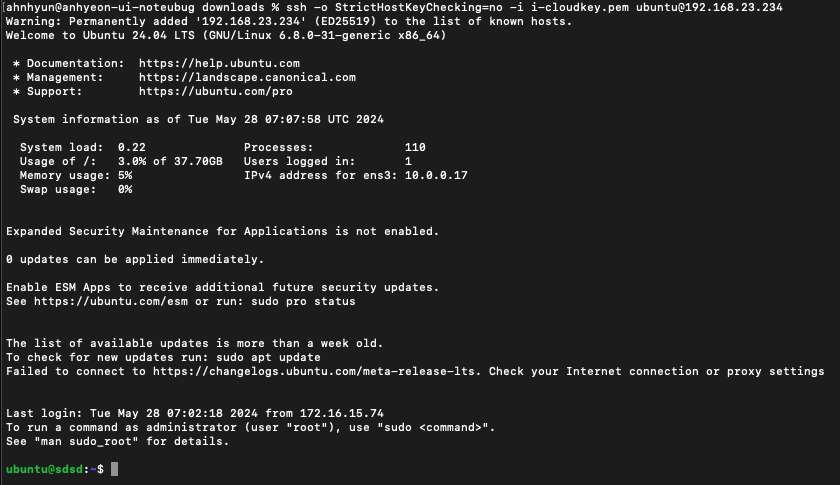

• SSH 접속
