VM 환경에서 DHCP 서버-클라이언트 구축

1. DHCP 서버 구축을 위한 사전 준비

• Hypervisor : ESXi 6.7.0
• OS : Centos7
• 가상머신 두 대 필요(서버/클라이언트)

---

가. 구성환경 설정

---

1) 클라이언트 VM 설정

• IPv4는 DHCP로 설정

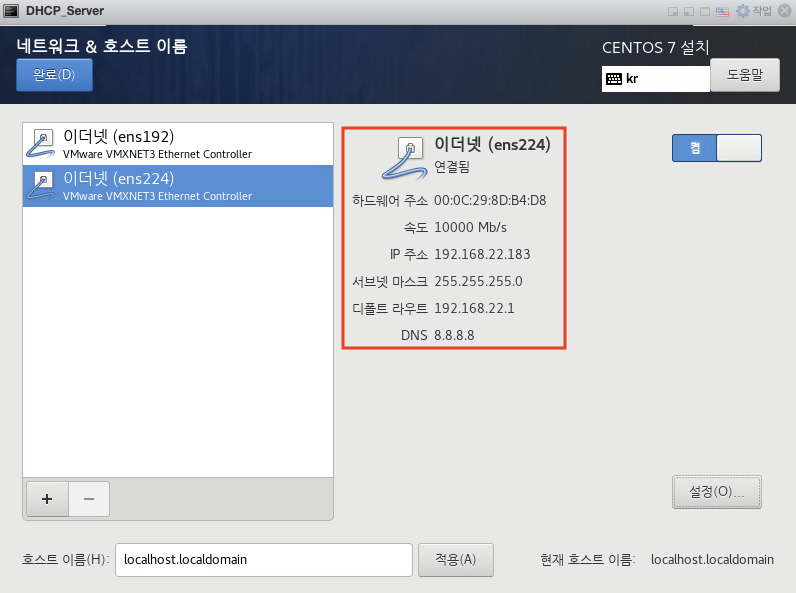

2) 서버 VM 설정

• IPv4는 수동설정 (IP주소 부여 및 게이트웨이 연결)





3) 스위치 설정

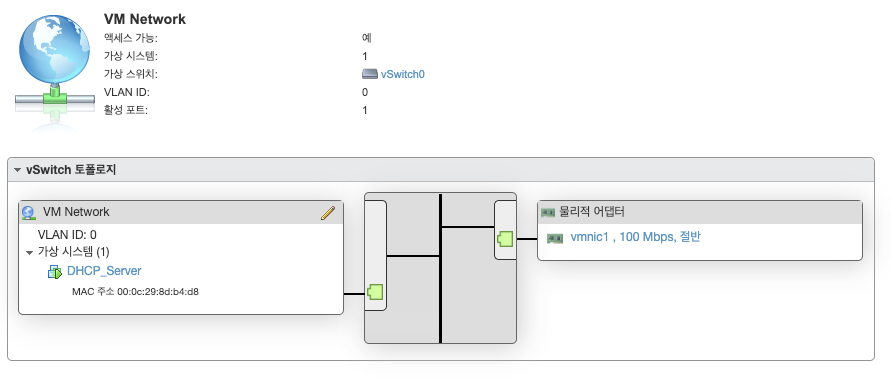

• 서버 VM과 연결된 스위치 토폴로지



• DHCP를 위한 스위치 토폴로지





2. DHCP 서버 구축

---

가. 방화벽 설정

---

1) 포트 개방 및 적용

sudo firewall-cmd --zone=public --add-service=dhcp

• DHCP 통신을 위한 포트 설정



sudo systemctl enable firewalld

sudo systemctl restart firewalld

• 포트 변경사항 적용



나. 서버 VM 설정

---

1) DHCP 설치

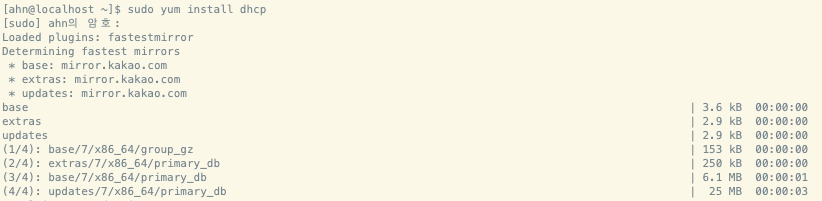

sudo yum install dhcp



2) 서버 VM의 ens192 NIC에 IP주소 부여

ip a

• ens192에 ip 부여 전



sudo ip addr add 172.10.0.100/255.255.255.0 dev ens192

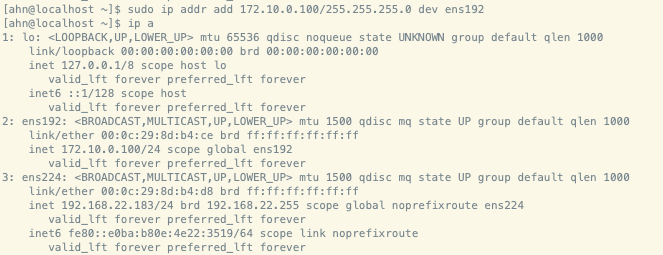

• ens192에 ip 부여 후



3) 서버 구성

sudo vi /etc/dhcp/dhcpd.conf

• config 파일 들어가기

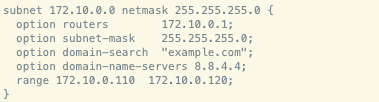

subnet 172.10.0.0 netmask 255.255.255.0 {

 option routers        172.10.0.1;

 option subnet-mask    255.255.255.0;

 option domain-search  "example.com";

 option domain-name-servers 8.8.4.4;

 range 172.10.0.110  172.10.0.120;

}

• 위의 option들은 절차상 과정이며, range 설정이 중요



sudo systemctl enable dhcpd

sudo systemctl start dhcpd

• config 파일 적용



• 만약 start과정에서  오류가 생긴다면 config 파일에 일시적으로 ens224의 서브넷도 적용



3. 클라이언트 서버에서 DHCP 테스트

---

가. 클라이언트 서버 테스트

---

1) 방화벽 설정

sudo firewall-cmd --zone=public --add-service=dhcp

• DHCP 통신을 위한 포트 개방



sudo systemctl ebable firewalld

sudo systemctl restart firewalld

• 적용



2) 클라이언트 서버에 ip 할당

ip a

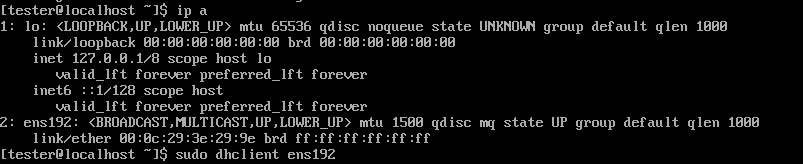

• ip 할당 전



sudo dhclient ens192

• ip 할당



ip a

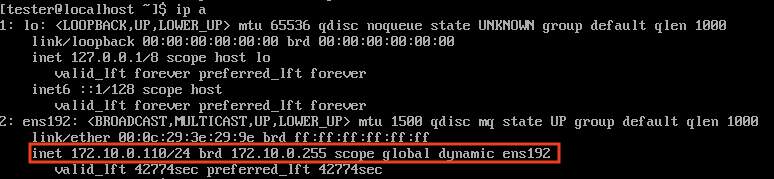

• ip 할당 후



ip 할당 확인
